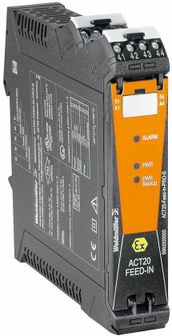

Weidmüller ACT20-FEED-IN-PRO-P Module d'alimentation

• Uitvoering: Invoermodule, verdeelt voedingsspanning op montagerailbus, optionele aansluiting van back-upvoeding
• Diepte: 113,6 mm
• Hoogte: 117,2 mm
• Breedte: 22,5 mm
• Nettogewicht: 173 g
• Opslagtemperatuur: 20 °C...85 °C
• Omgevingstemperatuur: 20 °C…60 °C
• Vochtigheid: 40 °C / 95 % rel. vochtigheid, geen dauwvorming
• Aantal ingangen: 2
• Backup-voeding: 21,6…26,4 V DC
• Ingangsspanning: 21.6…26.4 V DC
• Ingangsstroom: max. 4 A
• Triggerniveau voor stroomvoorziening: Fout <21 V DC
• Voedingsspanning (Ingang): 21,6…26,4 V DC
• Aantal uitgangen: 1
• Uitgangsvermogen: 96 W
• Uitgangsspanning, opmerking: Ingangsspanning -0,5 V DC @ 4 A
• Uitgangsstroom: Komt overeen met ingangsstroom
  max. 4 A
• Voedingsspanning (uitgang): 24 V DC
• Alarmfunctie: Apparaatfout
  Uitval voedingsspanning
  Back-up voedingsspanning
• Duurstroom: 2 A
• Schakelspanning AC, max.: 250 V
• Type: Relais, 1 wisselcontact
• Wisselstroomvermogen, max.: 500 VA / 60 W
• Configuratie: geen
• Vermogensopname: <2 W
• opgenomen vermogen, max.: 1 W
• Draagrail: TS 35
  CH20M Bus
• Voedingsspanning: 21,6…26,4 V DC
• Aandraaimoment, min.: 0,4 Nm
• Aanhaalmoment, max.: 0,6 Nm
• Klembereik, nominale aansluiting: 2,5 mm²
• Klembereik, min.: 0,5 mm²
• Aansluitdoorsnede geleider AWG, min.: AWG 26
• Leiter aansluitdoorsnede AWG, max.: AWG 14
• Leidingaansluitdoorsnede, massief, min.: 0,2 mm²
• Leidingaansluitdoorsnede, massief, max.: 2,5 mm²
• Leidersaansluitdoorsnede, fijndradig, min.: 0,2 mm²
• Leiterdoorsnede, fijndradig, max.: 2,5 mm²
• Aderaansluitdoorsnede, fijndradig AEH met kunststofkraag DIN 46228/4, min.: 0,2 mm²
• Aderaansluitdoorsnede, fijndradig AEH met kunststofkraag DIN 46228/4, max.: 2,5 mm²

• Fabrikant: Weidmüller
• Artikelnummer: 2456870000
• Voedingsspanning: 21,6…26,4 V DC
• Uitvoering: Invoermodule, verdeelt voedingsspanning op montagerailbus, optionele aansluiting van back-upvoeding
• Diepte: 113,6 mm
• Hoogte: 117,2 mm
• Breedte: 22,5 mm
• Nettogewicht: 173 g
• Opslagtemperatuur: 20 °C...85 °C
• Omgevingstemperatuur: 20 °C…60 °C
• Vochtigheid: 40 °C / 95 % rel. vochtigheid, geen dauwvorming
• Aantal ingangen: 2
• Backup-voeding: 21,6…26,4 V DC
• Ingangsspanning: 21.6…26.4 V DC
• Ingangsstroom: max. 4 A

ACT20 (incl. DIN-railbus en stroomvoorzieningen)

Stroomvoorzieningsadaptermodules voor de afzonderlijke voeding en verdeling van de voedingsspanning voor de
ACT20 Series/ MICROSERIES signaalomvormers.

De 22,5/ 6,1 mm brede voedingsmodules worden direct naast de analoge signaalomvormers gemonteerd, waarbij
de 24 VDC voedingsspanning optioneel via de montagerail CH20M (ACT20- Series) of eenvoudig
via steekbare ZQV 4N dwarsverbindingen (MICROSERIES) wordt overbrugd.

Bovendien detecteert de ACT20-Feed-In-PRO-S fouten van elk apparaat dat op het CH20 BUS-profiel is gemonteerd.
Het geïntegreerde statusrelais stuurt in geval van een fout een verzamelalarm naar de externe besturing. Verder kunnen
twee voedingen als primaire en back-upvoeding op de ACT20 Feed-In PRO-S worden aangesloten. Een
100% redundantievoeding is via twee, op het CH20 BUS-profiel gemonteerde, Feed- In modules realiseer-
baar. Drie LED's geven de status van de spanningsvoorziening en de foutmeldingen aan.

De ACT20M-Feed-In PRO kan ook in Ex Zone2/ Division2 toepassingen worden gebruikt.
