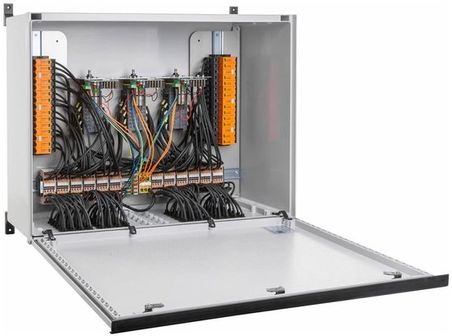

Weidmüller PVC DC 2I 2O 12MPP RD SPD1R WM4 11 Coffret de raccordement pour générateur photovoltaïque

Generatoraansluitkast PV Next Private en commerciële fotovoltaïsche installaties eenvoudig, snel en veilig bedraden

Uw voordelen van de generatoraansluitkast in één oogopslag Eenvoudig. Het unieke printplaatontwerp maakt de snelle en eenvoudige integratie van extra functies mogelijk. Zo kan bijvoorbeeld een schakelaar worden geïntegreerd of een tweede MPPT direct op de eerste printplaat worden aangesloten. Snel. Met de PUSH IN-aansluittechniek beschikt PV Next over het eenvoudigste en veiligste aansluitconcept voor de bekabeling. De installatie kan zonder krimpen en zonder speciaal gereedschap worden uitgevoerd. Veilig. Het intuïtieve ontwerp en de PUSH IN-aansluittechniek maken de installatie veiliger en de kwaliteitsborging eenvoudiger. Ook het risico van schroefaansluitingen met een verkeerd draaimoment wordt vermeden, die een van de belangrijkste risico's voor branden vormen.

Generatoraansluitkast voor omvormers met geïntegreerde brandweerschakelaar en overspanningsbeveiliging voor aansluiting op 12 MPP-trackers. Geschikt voor de afstandsbediening van de DC-zijde door de brandweer conform VDE-AR-E2100-712. Max. stringspanning Uoc: 1100 VDC

• Artikelnummer: 8000130057
• Aantal ingangen: 24
• Uitvoering: Fotovoltaïsch, generatoraansluitkast, brandweerschakelaar, PV Next, 12 MPP, 2 ingangen/2 uitgangen per MPP, overspanningsbeveiliging I / II, noodschakelaar, WM4C, 1100 V
• Diepte: 307 mm
• Hoogte: 640 mm
• Breedte: 800 mm
• Nettogewicht: 20.036,336 g
• Omgevingstemperatuur: 20 °C…50 °C
• Vochtigheid: 5...90 % (geen condensatie)
• Meegeleverde accessoires:
  • Artikel: Montagefuß
  • Anzahl: 4
  • Artikel: Staubschutzkappe VSSO
  • Anzahl: 48
  • Artikel: Dichtstopfen
  • Anzahl: 4
• Berekende kortstondige stroomvastheid:
  • Bemessungsstrom: 51,25 A
• Nominale spanning DC: 1.100 V
• DC-nominale stroom per aansluiting:
  • Strom pro String, max.: 35 A
• Stroom per Maximum Power Point, max.: 41 A

• identiek aan MPP1

• Uitschakelen door onderspanningsactivering.
• Uitschakelen door het bereiken van een temperatuur van ≥ 100 °C in de behuizing.
• Automatisch opnieuw verbinden nadat de stuurspanning (230 VAC) weer aanwezig is.
• Met signaalcontact.
