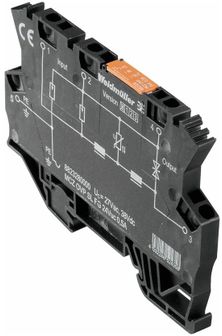

Weidmüller MCZ OVP SL FG 24VUC 0,5A Protection contre les surtensions

• Uitvoering: Overspanningsbeveiliging Meten-Besturen-Regelen, Overspanningsbeveiliging, MSR
• Diepte: 63,5 mm
• Hoogte: 91 mm
• Breedte: 6 mm
• Nettogewicht: 27,2 g
• Opslagtemperatuur: 40 °C...85 °C
• Bedrijfstemperatuur: 40 °C...60
• Uitvoering: Overspanningsbeveiliging, MSR
• Bouwvorm: Klem
• Brandbaarheidsclassificatie volgens UL 94: V-0
• Kleur: zwart
• Hoogte met TS 35: 63,5 mm
• Draagrail: TS 35
• Vervuilingsgraad: 2
• Overspanningscategorie: III
• afleidstroom, Iimp (10/350µs): 1 kA
• Afleidingsstroom, max. (8/20 µs): 5 kA
• Afzekering: 0,5 A
• vereistenklasse conform IEC 61643-21: D1
• Reactietijd / terugvaltijd: ≤ 100 ps
• Bedrijfsspanning: 38 V
• Bedrijfsstroom, Imax: 0,5 A
• Bliksemteststroom Iimp (10/350 µs): 1 kA
• Doorgangsweerstand: 1,00 Ω
• Grensfrequentie (-3 dB) bij belastingsweerstand: 500 kHz 240 Ω
• Hoogste continue spanning, Uc (AC): 28 V
• Inductiviteit L en L1: 35 µH
• Lastweerstand (voor grensfrequentie): 240 Ω
• Nominale spanning (AC): 24 V
• Nominale spanning (DC): 24 V
• Nominale spanning (DC) max: 38 V
• Nominale stroom IN: 0,5 A
• Beschermingsniveau uitgangszijde ader-ader 1 kV/µs, typisch: 40 V
• Beschermingsniveau uitgangszijde ader-ader 8/20 µs, typisch: 65 V
• Beveiligingsniveau uitgangszijde Ader-PE 1 kV/µs, typisch: 40 V
• beveiligingsniveau uitgangszijde ader-PE 8/20 µs, typisch: 65 V
• Spanningsvastheid bij FG tegen PE: ≥ 500 V
• Striplengte: 8 mm
• Doorsnede: 1,5 mm²
• Leeraansluittechniek: Veerklem
• Striplengte nominale aansluiting: 8 mm
• Klembereik, nominale aansluiting: 1,5 mm²
• Klembereik, min.: 0,5 mm²
• Aansluitdoorsnede geleider AWG, min.: AWG 26
• Leiter aansluitdoorsnede AWG, max.: AWG 16
• Leidingaansluitdoorsnede, massief, min.: 0,5 mm²
• Leidingaansluitdoorsnede, massief, max.: 1,5 mm²
• Aderaansluitdoorsnede, eendradig, min. (AWG): AWG 26
• Aderaansluitdoorsnede, eendradig, max. (AWG): AWG 16
• Leidersaansluitdoorsnede, fijndradig, min.: 0,5 mm²
• Leiterdoorsnede, fijndradig, max.: 1,5 mm²
• Aderaansluitdoorsnede, fijndradig, min. (AWG): AWG 26
• Aderaansluitdoorsnede, fijndradig, max. (AWG): AWG 16
• Aderaansluitdoorsnede, fijndradig AEH met kunststofkraag DIN 46228/4, min.: 0,5 mm²
• Aderaansluitdoorsnede, fijndradig AEH met kunststofkraag DIN 46228/4, max.: 1,5 mm²
• Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 0,5 mm²
• Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 1,5 mm²
• Bladmaat: 0,6 x 3,5 mm
• Kleur: zwart

• Fabrikant: Weidmüller
• Artikelnummer: 8823280000
• Uitvoering: Overspanningsbeveiliging Meten-Besturen-Regelen, Overspanningsbeveiliging, MSR
• Diepte: 63,5 mm
• Hoogte: 91 mm
• Breedte: 6 mm
• Nettogewicht: 27,2 g
• Opslagtemperatuur: 40 °C...85 °C
• Bedrijfstemperatuur: 40 °C...60
• Uitvoering: Overspanningsbeveiliging, MSR
• Bouwvorm: Klem
• Brandbaarheidsclassificatie volgens UL 94: V-0
• Kleur: zwart
• Draagrail: TS 35
• Vervuilingsgraad: 2

MCZ OVP 24 V AC/DC

• Smalle overspanningsbeveiligingsklem met veerklemverbinding

• 6 mm smalle fijne overspanningsbeveiliging

• snelle bedrading door TS contact en trekveer aansluitingen

• dwars verbindbaar

MCZovp-Reihe

Bliksem- en overspanningsbeveiliging voor meet-, stuur- en regeltechniek (MSR)

Betrouwbare bescherming voor meet-, stuur- en regelsystemen

Bliksem- en overspanningsbeveiliging voor meet-, stuur- en regelcircuits

Het uitgebreide productassortiment van Weidmüller voor meet-, stuur- en regeltechniek (MSR) biedt producten in een tweedelige, steekbare constructie en rijgklemmen met trekveer- of schroefaansluiting. Deze producten zijn geschikt voor zowel binaire als analoge signalen. Daarnaast biedt Weidmüller andere uitvoeringen met geïntegreerde componenten zoals gasafleiders of varistoren aan. De producten zijn getest volgens de geldende productnorm IEC/EN 61643-21. Deze overspanningsbeveiliging is geschikt voor krappe inbouwlocaties in de industrie- en procesautomatisering en voor toepassingen in de gebouwautomatisering en kan volgens de toepassingsnorm IEC/EN 61643-22 worden geïnstalleerd.

Uw voordelen op een blik

• Steekbare overspanningsbeveiliging. Steekbare overspanningsbeveiliging voor stroomlussen met 0(4) tot 20 mA/0 ‒ 10-V-signalen en binaire signalen tot 60 V worden in de sokkel VSPC BASE aangesloten.
• Smalle rijgklemmenbouwvorm. Compacte en ruimtebesparende overspanningsbeveiliging in rijgklemmenformaat. De VSSC-reeks is verkrijgbaar met extra features zoals scheidingsmessen voor eenvoudige metingen of LED's.
• Bescherming voor explosiegevaarlijke omgevingen. Het uitgebreide productassortiment van de VSPC EX- en VSSC EX-reeksen voor inbouw in intrinsiek veilige stroomketens rondt de overspanningsbeveiliging af.
