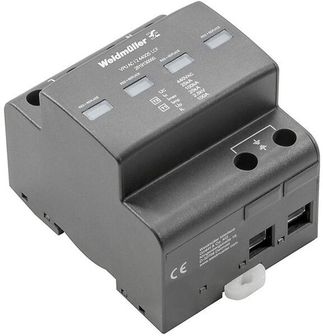

Weidmüller VPU AC I 2 440/25 LCF Parafoudre

• Uitvoering: Overspanningsafleider, laagspanning, overspanningsbeveiliging, eenfasig, TN-S
• Diepte: 93 mm
• Hoogte: 90 mm
• Breedte: 72 mm
• Nettogewicht: 25 g
• Opslagtemperatuur: 40 °C...85 °C
• Bedrijfstemperatuur: 40 °C...85 °C
• Vochtigheid: 5...95 % rel. vochtigheid
• Uitvoering: Overspanningsbeveiliging
• Bouwvorm: Installatiebehuizing; 4 TE
  Insta IP20
• Brandbaarheidsclassificatie volgens UL 94: V-0
• Inbouwhoogte: ≤ 2000 m
• Kleur: zwart
• Geschikt voor: Voorinstallatie (lekstroomvrij)
• Optische functie-indicatie: groen = ok, rood = afleider defect, vervangen
• Draagrail: TS 35
• Vervuilingsgraad: 2
• Overspanningscategorie: III
• Lekstroom Imax (8/20µs) Ader-PE: 100 kA
• Afleidstroom In (8/20µs) ader-PE: 25 kA
• Vereistenklasse volgens EN 61643-11: T1
  T2
• Vereistenklasse volgens IEC 61643-11: Type I
  Type II
• Reactietijd / terugvaltijd: ≤ 25 ns
• Bliksemteststroom Iimp(10/350 µs) (L-PE): 25 kA
• Energetische coördinatie (≤10 m): Type I
  Type II
  Type III
• Volgstroomonderbrekingsvermogen Ifi: Technisch niet aanwezig
• Frequentiebereik, max.: 60 Hz
• Frequentiebereik, min.: 50 Hz
• Geschikt voor: Voorinstallatie (lekstroomvrij)
• Hoogste continue spanning, Uc (AC): 440 V
• Geïntegreerde voorzekering: Nee
• Kortsluitvastheid ISCCR: 50 kA
• Lekstroom bij Un: 5 µA
• Meldcontact: Nee
• Nominale belastingsstroom IL: 100 A
• Nominale spanning (AC): 400 V
• Netvorm: Eenfasig
  TN-S
• Netspanning: 400 V / 690 V
• Aantal polen: 2
• Beschermingsniveau Up bij IN (L/N-PE): ≤ 2,5 kV
• Tijdelijke overspanning - TOV: 762 V
• Striplengte: 13 mm
• Leeraansluittechniek: Schroefaansluiting
• Striplengte nominale aansluiting: 13 mm
• Aandraaimoment, min.: 2 Nm
• Aanhaalmoment, max.: 3 Nm
• Klembereik, nominale aansluiting: 16 mm²
• Klembereik, min.: 6 mm²
• Leidingaansluitdoorsnede, massief, min.: 6 mm²
• Leidingaansluitdoorsnede, massief, max.: 35 mm²
• Leidersaansluitdoorsnede, fijndradig, min.: 6 mm²
• Leiterdoorsnede, fijndradig, max.: 25 mm²
• Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 6 mm²
• Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 35 mm²
• Aansluitdoorsnede geleider, meeraderig, min.: 6 mm²
• Leiterdoorsnede, meerdradig, max.: 35 mm²
• Aantal polen: 2
• Kleur: zwart
• Opmerkingen: Alleen voor IT-netsystemen waarbij de massa op de distributietransformator verbonden is met de massa aan klantzijde (RE=RA in afbeelding 44.A1 van IEC 60634-4-44:2018).

• Fabrikant: Weidmüller
• Artikelnummer: 2619130000
• Aantal polen: 2
• Uitvoering: Overspanningsafleider, laagspanning, overspanningsbeveiliging, eenfasig, TN-S
• Diepte: 93 mm
• Hoogte: 90 mm
• Breedte: 72 mm
• Nettogewicht: 25 g
• Opslagtemperatuur: 40 °C...85 °C
• Bedrijfstemperatuur: 40 °C...85 °C
• Vochtigheid: 5...95 % rel. vochtigheid
• Uitvoering: Overspanningsbeveiliging
• Bouwvorm: Installatiebehuizing; 4 TE
  Insta IP20
• Brandbaarheidsclassificatie volgens UL 94: V-0
• Inbouwhoogte: ≤ 2000 m

Optische statusweergave

25 kA – VARITECTOR PU AC I Lekstroomvrij / Monoblok

De gecombineerde bliksem- en overspanningsbeveiligingsapparaten van het type VARITECTOR PU AC Type I+II zijn lekstroomvrij en bijzonder compact. Ze kunnen in het voor- en natelertraject volgens VDE-AR-N 4100 worden ingezet. Alle apparaten zijn energetisch gecoördineerd en voldoen aan de vermogensklassen T1, T2 en T3 conform IEC/EN 61643-11 en VDE 0675-11 met een beschermingsniveau Up ≤ 1,5 kV. Voor de verschillende nettypes zijn toepassingsspecifieke productconfiguraties te kiezen.

• Hoge afleidstroom voor universele toepassing in alle bliksembeveiligingsklassen
• Geen voorbeveiliging tot 250 A nodig
• Statusaanduiding en telecontact voor eenvoudig onderhoud

Bliksem- en overspanningsbeveiliging in energiesystemen

TYP I Bliksem- en overspanningsbeveiliging

Toekomstbestendige bescherming

Met VARITECTOR PU AC bieden wij een uitgebreid portfolio van bliksem- en overspanningsbeveiligingscomponenten voor de betrouwbare bescherming van energiesystemen en -installaties in de gebouw-, industrie- en procestoepassing. De krachtige type I bliksemstroomafleiders zijn beschikbaar voor de 35 mm DIN-rail, 40 mm- en 60 mm verzamelrailsystemen.

Uw voordelen op een blik

• Meer vermogen voor uw toepassing. Afhankelijk van de netvorm waarvoor de bliksembeveiliging nodig is, zijn 1- tot 4-polige overspanningsbeveiligingsmodules en 1+1 en 3+1 uitvoeringen beschikbaar.
• Compleet en aantrekkelijk productassortiment. Type I bliksem- en overspanningsbeveiligingsproducten zijn beschikbaar voor de netspanningen 230 V/400 V, 400 V/690 V en 950 V.
• Wereldwijd inzetbaar productassortiment. De afleiders zijn getest volgens IEC/EN 61643-11 en kunnen worden geïnstalleerd in installaties volgens IEC/EN 61643-12 of DIN EN 62305-4.
