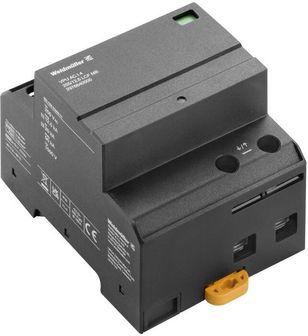

Weidmüller VPU AC I 4 255/12.5 LCF MB Parafoudre

Uitvoering: , Laagspanning, overspanningsbeveiliging, overspanningsbeveiliging I / II, TN-C-S, TN-S Diepte: 65 mm Hoogte: 90 mm Breedte: 72 mm Nettogewicht: 416 g Opslagtemperatuur: 40 °C...85 °C Omgevingstemperatuur: …85 °C Bedrijfstemperatuur: 40 °C...85 °C Vochtigheid bij bedrijfstemperatuur: 5...95 % rel. vochtigheid Vochtigheid: 5...95 % rel. vochtigheid Uitvoering: Laagspanning Overspanningsbeveiliging Overspanningsbeveiliging I / II Bouwvorm: Installatiebehuizing; 4 TE Insta IP20 Brandbaarheidsclassificatie volgens UL 94: V-0 Inbouwhoogte: ≤ 4000 m Kleur: zwart Optische functie-indicatie: groen = ok, rood = afleider defect, vervangen Draagrail: TS 35 Overspanningscategorie: I III Afleidstroom (Type III): 3 kA Lekstroom Imax (8/20µs) Ader-PE: 50 kA Afleidstroom Imax (8/20µs) N-PE: 100 kA Afleidstroom In (8/20µs) ader-PE: 20 kA Lekstroom In (8/20µs) N-PE: 50 kA Afzekering: Geen zekering nodig ≤ 160 A gG Vereistenklasse volgens EN 61643-11: T1 T2 Vereistenklasse volgens IEC 61643-11: Type I Type II Reactietijd / terugvaltijd: <100 ns Bliksemteststroom Iimp(10/350 µs) (L-PE): 12,5 kA Bliksemstroom, Iimp (10/350 µs) (N-PE): 12,5 kA Energetische coördinatie (≤10 m): Type I Type II Type III Volgstroomonderbrekingsvermogen Ifi: 25 kA Frequentiebereik, max.: 60 Hz Frequentiebereik, min.: 50 Hz Hoogste continue spanning, Uc (AC): 255 V Geïntegreerde voorzekering: Nee Gecombineerde schok UOC: 6 kV Kortsluitvastheid ISCCR: 25 kA Lekstroom bij Un: 0 µA Meldcontact: Nee Nominale spanning (AC): 230 V Netvorm: TN-C-S TN-S Aantal polen: 4 Aardleiderstroom IPE: 5 µA Beschermingsniveau Up bij IN (L/N-PE): ≤ 1,5 kV Beschermingsniveau Up bij IN (N-PE): ≤ 1,5 kV Tijdelijke overspanning - TOV: 442 V Striplengte: 18 mm Leeraansluittechniek: Schroefaansluiting Aandraaimoment, min.: 3 Nm Aanhaalmoment, max.: 4,5 Nm Klembereik, nominale aansluiting: 16 mm² Klembereik, min.: 1,5 mm² Leidingaansluitdoorsnede, massief, min.: 1,5 mm² Leidingaansluitdoorsnede, massief, max.: 35 mm² Leidersaansluitdoorsnede, fijndradig, min.: 1,5 mm² Leiterdoorsnede, fijndradig, max.: 25 mm² Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 25 mm² Aansluitdoorsnede geleider, meeraderig, min.: 1,5 mm² Leiterdoorsnede, meerdradig, max.: 35 mm² Aantal polen: 4 Kleur: zwart Fabrikant: Weidmüller Artikelnummer: 2976640000 Aantal polen: 4 Uitvoering: , Laagspanning, overspanningsbeveiliging, overspanningsbeveiliging I / II, TN-C-S, TN-S Diepte: 65 mm Hoogte: 90 mm Breedte: 72 mm Nettogewicht: 416 g Opslagtemperatuur: 40 °C...85 °C Omgevingstemperatuur: …85 °C Bedrijfstemperatuur: 40 °C...85 °C Vochtigheid bij bedrijfstemperatuur: 5...95 % rel. vochtigheid Vochtigheid: 5...95 % rel. vochtigheid Uitvoering: Laagspanning Overspanningsbeveiliging Overspanningsbeveiliging I / II Bouwvorm: Installatiebehuizing; 4 TE Insta IP20 12.5 kA LCF MB Bliksem- en overspanningsbeveiliging type I + II Hoge afleidstroom Iimp met 12,5 kA (10/350 µs) Laag beschermingsniveau Up van 1,5 kV Geschikt voor beschermingsklasse III en IV (LPL III/IV) Lekstroomvrije bouwserie voor gebruik in het voortellerbereik Getest volgens IEC 61643-11 Varianten met en zonder afstandsbedieningsfunctie 12.5 kA – VARITECTOR PU AC I Lekstroomvrij / Monoblock De gecombineerde bliksem- en overspanningsbeveiligingsapparaten van het type VARITECTOR PU AC Type I+II zijn lekstroomvrij en bijzonder compact. Ze kunnen in het voor- en natelertraject volgens VDE-AR-N 4100 worden ingezet. Alle apparaten zijn energetisch gecoördineerd en voldoen aan de vermogensklassen T1, T2 en T3 conform IEC/EN 61643-11 en VDE 0675-11 met een beschermingsniveau Up ≤ 1,5 kV. Voor de verschillende nettypes zijn toepassingsspecifieke productconfiguraties te kiezen. Gecombineerde type I+II afleider voor een breed toepassingsgebied Lekstroomvrij monoblok met 12,5 kA bliksemstootstroom Iimp Statusaanduiding en telecontact voor eenvoudig onderhoud Bliksem- en overspanningsbeveiliging in energiesystemen TYP I Bliksem- en overspanningsbeveiliging Toekomstbestendige bescherming Met VARITECTOR PU AC bieden wij een uitgebreid portfolio van bliksem- en overspanningsbeveiligingscomponenten voor de betrouwbare bescherming van energiesystemen en -installaties in de gebouw-, industrie- en procestoepassing. De krachtige type I bliksemstroomafleiders zijn beschikbaar voor de 35 mm DIN-rail, 40 mm- en 60 mm verzamelrailsystemen. Uw voordelen op een blik Meer vermogen voor uw toepassing. Afhankelijk van de netvorm waarvoor de bliksembeveiliging nodig is, zijn 1- tot 4-polige overspanningsbeveiligingsmodules en 1+1 en 3+1 uitvoeringen beschikbaar. Compleet en aantrekkelijk productassortiment. Type I bliksem- en overspanningsbeveiligingsproducten zijn beschikbaar voor de netspanningen 230 V/400 V, 400 V/690 V en 950 V. Wereldwijd inzetbaar productassortiment. De afleiders zijn getest volgens IEC/EN 61643-11 en kunnen worden geïnstalleerd in installaties volgens IEC/EN 61643-12 of DIN EN 62305-4.
