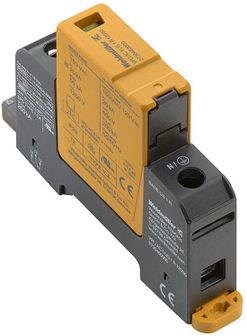

Weidmüller VPU AC II US 1 R 120/50 Parafoudre

• Uitvoering: Overspanningsafleider, laagspanning, overspanningsbeveiliging, met afstandsbedieningscontact, eenfasig
• Diepte: 68 mm
• Diepte inclusief montagerail: 76 mm
• Hoogte: 111 mm
• Breedte: 18 mm
• Bevestigingsmaat hoogte: 75 mm
• Nettogewicht: 132 g
• Opslagtemperatuur: 40 °C...85 °C
• Omgevingstemperatuur: 40 °C…85 °C
• Bedrijfstemperatuur: 40 °C...85 °C
• Vochtigheid: 5...95 % rel. vochtigheid
• Omgevingstemperatuur (bedrijf), max.: 85 °C
• Nominale spanning UN: 120 V
• MCOV (L-PE): 150 V
• SCCR: 200 kA
• In: 20 kA
• Categorie: SPD TYPE 1
• Aansluitdoorsnede geleider AWG, min.: AWG 14
• Leiter aansluitdoorsnede AWG, max.: AWG 6
• Omgevingstemperatuur (bedrijf), min.: -40 °C
• MODE: all modes
• VPR (L-PE): 600 V
• UL Energie Netwerk: Split-Phase
• Striplengte: 12 mm
• Leidingaansluitdoorsnede, massief, max.: 1,5 mm²
• Aderaansluitdoorsnede, eendradig, max. (AWG): AWG 10
• Leidingaansluitdoorsnede, massief, min.: 0,25 mm²
• Aderaansluitdoorsnede, eendradig, min. (AWG): AWG 30
• Uitvoering: Overspanningsbeveiliging
  met telecommunicatiecontact
• Bouwvorm: Installatiebehuizing; 1 TE
  Insta IP20
• Brandbaarheidsclassificatie volgens UL 94: V-0
• Inbouwhoogte: ≤ 4000 m
• Kleur: oranje
  zwart
• Optische functie-indicatie: groen = ok, rood = afleider defect, vervangen
• Draagrail: TS 35
• Vervuilingsgraad: 2
• Overspanningscategorie: III
• Lekstroom Imax (8/20µs) Ader-PE: 50 kA
• Afleidstroom Imax (8/20µs) N-PE: 50 kA
• Afleidstroom In (8/20µs) ader-PE: 20 kA
• Lekstroom In (8/20µs) N-PE: 20 kA
• Afzekering: Geen zekering vereist ≤ 315 A gG
  250 A gG @50 kA Isccr
  315 A gG @25 kA Isccr
• Vereistenklasse volgens EN 61643-11: T2
  T3
• Vereistenklasse volgens IEC 61643-11: Type II
• Reactietijd / terugvaltijd: ≤ 25 ns
• Energetische coördinatie (≤10 m): Type II
  Type III
• Volgstroomonderbrekingsvermogen Ifi: geen rekening te houden met netvolgstroom
• Frequentiebereik, max.: 60 Hz
• Frequentiebereik, min.: 50 Hz
• Hoogste continue spanning, Uc (AC): 150 V
• Geïntegreerde voorzekering: Nee
• Kortsluitvastheid ISCCR: 50 kA
• Lekstroom bij Un: 0,3 mA
• Meldcontact: 250 V 1A 1CO
• Nominale spanning (AC): 120 V
• Netvorm: Eenfazig
• Aantal polen: 1
• Beschermingsniveau Up bij IN (L/N-PE): ≤ 1,25 kV
• SPD Type: T2
• Tijdelijke overspanning - TOV: 229 V
• Striplengte: 18 mm
• Leeraansluittechniek: Schroefaansluiting
• Striplengte nominale aansluiting: 18 mm
• Aandraaimoment, min.: 3 Nm
• Aanhaalmoment, max.: 4,5 Nm
• Klembereik, nominale aansluiting: 16 mm²
• Klembereik, min.: 1,5 mm²
• Aansluitdoorsnede geleider AWG, min.: AWG 16
• Leiter aansluitdoorsnede AWG, max.: AWG 2
• Leidingaansluitdoorsnede, massief, min.: 1,5 mm²
• Leidingaansluitdoorsnede, massief, max.: 35 mm²
• Leidersaansluitdoorsnede, fijndradig, min.: 1,5 mm²
• Leiterdoorsnede, fijndradig, max.: 25 mm²
• Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 2,5 mm²
• Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 35 mm²
• Aansluitdoorsnede geleider, meeraderig, min.: 1,5 mm²
• Leiterdoorsnede, meerdradig, max.: 35 mm²
• Aantal polen: 1
• Kleur: oranje
  zwart

• Fabrikant: Weidmüller
• Artikelnummer: 2730460000
• Aantal polen: 1
• UL Energie Netwerk: Split-Phase
• Uitvoering: Overspanningsafleider, laagspanning, overspanningsbeveiliging, met afstandsbedieningscontact, eenfasig
• Diepte: 68 mm
• Hoogte: 111 mm
• Breedte: 18 mm
• Bevestigingsmaat hoogte: 75 mm
• Nettogewicht: 132 g
• Opslagtemperatuur: 40 °C...85 °C
• Omgevingstemperatuur: 40 °C…85 °C
• Bedrijfstemperatuur: 40 °C...85 °C
• Vochtigheid: 5...95 % rel. vochtigheid
• Omgevingstemperatuur (bedrijf), max.: 85 °C

Optische statusaanduiding & afstandssignalering

• compacte SPD voor installatie in toepassing volgens NFPA 79
• geen extra overstroombeveiligingen vereist
• Kortsluitstroomvastheid (SCCR) tot 200 kA
• getest volgens IEC/EN 61643-11 en UL 1449 4e editie

VARITECTOR PU US-Line

• Naleving van NFPA 79 voor de gehele productserie
• Keurmerk „UL-Listed“ op alle productvarianten
• Vereenvoudigde acceptatie van installaties die in de VS worden ingezet
• Wereldwijd inzetbaar dankzij EN 61643-11 en UL 1449 certificering

VARITECTOR PU US-Line

Krachtige overspanningsbeveiliging voor de Noord-Amerikaanse markt

Gecertificeerde overspanningsbeveiliging

Alle soorten elektrische installaties wereldwijd kunnen beschadigd raken door overspanning en blikseminslag. Dit leidt tot snellere slijtage van de componenten en in sommige gevallen tot onmiddellijke uitval, die brand kan veroorzaken.

Het gebruik van overspanningsbeveiliging kan de weerstand van alle soorten elektrische installaties verhogen. Voor kritieke installaties schrijft de NFPA zelfs het gebruik van overspanningsbeveiliging voor. Daartoe behoren alle machines die over een veiligheidscircuit beschikken. Volgens NFPA 79 moeten overspanningsbeveiligingsproducten de spanningsbegrenzing overeenkomstig de isolatiecoördinatie waarborgen.

De VARITECTOR PU AC US-serie draagt het keurmerk UL-Listed, dat de eisen conform NFPA 79 omvat. De productserie is afgestemd op de Noord-Amerikaanse aardingsnetwerken en conform de hoogste UL-classificatie als type 1 goedgekeurd.

Uw voordelen op een blik

• Hoge prestaties. De VPU AC US-serie maakt een veilige werking mogelijk met een kortsluitvastheid (SCCR) van maximaal 200 kA.
• Onderhoudsvriendelijk. De insteekbare modules maken een snelle en kostenefficiënte vervanging van de afleiders mogelijk.
• Wereldwijd inzetbaar. Naast de vereisten van UL 1449 is de serie volgens EN 61643-11 gecertificeerd.
