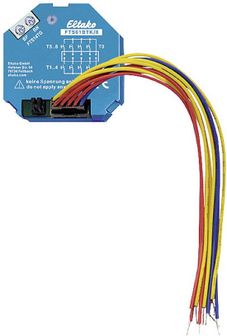

Eltako FTS61BTK/8 Couplage de bouton-poussoir

Eltako FTS61BTK/8 Drukknopkoppeling RS485 Inbouw (in muur)

Bus-tasterkoppeling FTS61BTK/8 voor 8 conventionele toetsen voor aansluiting op taster-gateways FTS14TG via een 2-draads-tasterbus. Standby-verlies slechts 0,2 watt. Voor inbouwmontage. 45 mm lang, 45 mm breed en 18 mm diep. Maximaal 30 bustesters en/of bus-tasterkoppeling FTS61BTK/8 kunnen op de klemmen BP en BN van een taster-gateways FTS14TG worden aangesloten. De toegestane totale lengte van de leiding bedraagt 200 m. De bij de FTS14TG meegeleverde RLC-schakel moet op de verste bus-toets resp. Bus-tasterkoppeling bovendien op de klemmen BP en BN worden aangesloten. Via de 2-draads-tasterbus vindt de voeding van de aangesloten FTS61BTK/8 met 29 V DC plaats en gelijktijdig de gegevensoverdracht. Gebruik alleen gangbare bus- of telefoonlijnen. Op de 15 cm lange aansluitkabels kunnen maximaal 8 conventionele toetsen T1-T8 worden aangesloten. De tegenpool is elk T0. De aansluitkabels kunnen tot 2 m worden verlengd. Let op! Geen spanning aanleggen. Als richtingstester kunnen de paren T1/T3, T2/T4, T5/T7, T6/T8 en worden gedefinieerd. De bus wordt op BP en BN aangesloten. Let op de polariteit! De teksten voor dit artikel zijn automatisch vertaald.

Features

Highlights

Leveromvang
