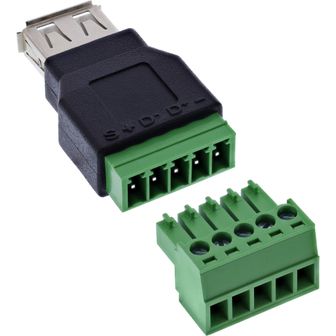

InLine 92504B kabel-connector USB-A / Aansluitblok, 5-polig Zwart, Groen

Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 16–26 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm.
Duidelijke klembezetting en veilige contacten: 5-polige klemmen met drukplaat, duidelijk gelabeld 1: –, 2: D+, 3: D–, 4: +, 5: S (afscherming) – ideaal voor service, testen en prototyping.
Veelzijdig inzetbaar in de industrie: voor het snel aansluiten van USB 2.0-signalen in testopstellingen, laboratoria, inbedrijfstellingen of bij het opsporen van fouten – zonder solderen.
Compact ontwerp: slechts ca. 50 mm totale lengte; kan ook in krappe opstellingen of adapterstrips worden geïntegreerd om ruimte te besparen.
Hoge signaalkwaliteit:een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting en in een industriële omgeving.

De InLine® USB-A-klemmenblokadapter biedt een praktische oplossing om USB-2.0-signalen zonder solderen of kabelverbinding over te brengen naar een 5-polige klemmenstrook. Typische toepassingen zijn te vinden op het gebied van service, testopstellingen, ontwikkeling of prototyping.
De USB-A-bus in standaardformaat is rechtstreeks verbonden met een 5-polig schroefklemmenblok. De duidelijke markering van de klemmen – 1: massa (–), 2: D+, 3: D–, 4: spanning (+), 5: afscherming (S) – maakt een eenvoudige en veilige signaaltoewijzing mogelijk. De klemverbindingen met een rastermaat van 5,0 mm ondersteunen afzonderlijke aders in het bereik van 16-26 AWG.
De bedrading wordt met behulp van een platte schroevendraaier uitgevoerd. Door de compacte behuizing is de adapter bijzonder ruimtebesparend in gebruik, bijvoorbeeld in testapparatuur, mobiele meetstations of in laboratoria.

USB-interface:USB-A 2.0, bus
Aantal polen / bezetting:5 klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Aansluittechniek:schroefklem met drukplaat, raster 5,0 mm
Aansluitbereik:16–26 AWG
Bediening:met platte schroevendraaier ≤ 2,5 mm
Nominale stroom: 0,7 A per pin
USB-bedrijfsspanning (VBUS):5 V DC
Testspanning (isolatieweerstand):300 V AC / 1 minuut
Isolatieweerstand:≥ 10 MΩ @ 300 V DC
Bedrijfstemperatuur:–20 °C tot +105 °C
Isolatielaag:EVA-isolatie aan de onderzijde
Afmetingen:ca. 50 × 21 × 14 mm (L × B × H)
