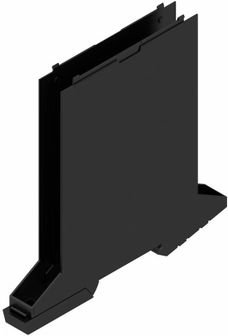

Weidmüller CH20M12 B BUS BK/BK 2010 boîtier modulaire, OMNIMATE Housing - Série CH20M noir, élément de base, découpe dans la zone du pied de verrouillage pour contact BUS, 12,5 mm, 1366350000

• Uitvoering: Modulaire behuizing, OMNIMATE Housing - Serie CH20M zwart, basiselement, uitsparing in het vergrendelingsvoetgebied voor BUS-contact, breedte: 12.5 mm
• Diepte: 108 mm
• Hoogte: 109,3 mm
• Breedte: 12,5 mm
• Nettogewicht: 30,79 g
• Omgevingstemperatuur: 25 °C…85 °C
• Inzettemperatuurbereik: 40...120 ℃
• Vochtigheid: 5...93 % rel. vochtigheid, Tu = 40 °C, geen condensatie
• Brandbaarheidsclassificatie volgens UL 94: V-0
• Isolatiemateriaal: PA 66 GF 30
• Isolatiestofgroep: I
• Kruipstroomvastheid (CTI): 600 ≤ CTI
• Materiaal: Kunststof
• Kleur: zwart
• Draagrail: TS 35
• Gietbaarheid: Nee
• Aantal sleuven voor stekercontacten van de geassembleerde totale constructie, max.: 6
• Aantal printplaten, max.: 1
• Aantal aansluitniveaus max.: 3
• Aantal polen, max.: 12
• Hoogte van de componenten op de printplaat, max.: 6,1 mm
• Printplaatbestückung: tweezijdig
• Overeenkomstig norm: DIN EN 61373:1999 (Schok en trilling)
• Testvoorwaarden: vijf behuizingen in serie gemonteerd
  100g extra gewicht op de printplaat
• Geteste assen: X
  Y
  Z
• Schokbestendigheid:
  • Algemene testhinweise: Alle mechanische Prüfungen wurden an beispielhaften Aufbauten getestet, bzw. in Anlehnung an entsprechende Vorschriften erstellt. Die angegebenen Werte ersetzen keine zulassungsrelevanten Prüfungen und sind nur als Orientierungswerte zu sehen.
  • Prüfkategorie: 1
  • Schockanzahl pro Achse: 3 in positiver und negativer Richtung
  • Schockdauer: 30 ms
  • Beschleunigung horizontal: 30 m/s²
  • Beschleunigung vertikal: 30 m/s²
  • Beschleunigung längsgerichtet: 50 m/s²
• Trillingstest:
  • Testcategorie: 1B
  • Testduur: 5 uur per as
  • Effectieve versnelling: 7,9 m/s²
• Thermische testen:
  • Algemene testhinweise: Alle thermische tests werden uitgevoerd op voorbeeldige constructies getest, of in overeenstemming met de relevante voorschriften opgesteld. De aangegeven waarden vervangen geen toelatingsrelevante testen en dienen slechts als richtwaarden.
  • Prüfbedingungen: zeven behuizingen in serie gemonteerd - geen afstand
  • Prüfachsen: horizontaal
  • Omgevingstemperatuur: 80 °C
  • Max. Vermogensverlies: 0,8 W
  • Omgevingstemperatuur: 60 °C
  • Max. Vermogensverlies: 1,35 W
  • Omgevingstemperatuur: 40 °C
  • Max. Vermogensverlies: 1,9 W
  • Omgevingstemperatuur: 20 °C
  • Max. Vermogensverlies: 2,65 W
• Aantal aansluitniveaus max.: 3
• Uitsparing in het vergrendelingsvoetbereik ter voorbereiding op: BUS-contact
  Contact niet inbegrepen!
• Kleur rastvoet: zwart
• Printplaatdikte: 1,6 mm
• Tolerantie van de printplaatcontour: ±0,1 mm
• Tolerantie van de printplaatdikte: ±0,15 mm
• Alternatieve kleuren: Meer op aanvraag
• Bewerkingsmogelijkheden: Laserbewerking
• Klantspecifieke beschriftung mogelijk: Ja
• Klantspecifiek bestelproces: Zie handleiding onder "Downloads"

• Fabrikant: Weidmüller
• Artikelnummer: 1366350000
• Kleur: zwart
• Isolatiemateriaal: PA 66 GF 30
• Brandbaarheidsclassificatie volgens UL 94: V-0
• Uitvoering: Modulaire behuizing, OMNIMATE Housing - Serie CH20M zwart, basiselement, uitsparing in het vergrendelingsvoetgebied voor BUS-contact, breedte: 12.5 mm
• Diepte: 108 mm
• Hoogte: 109,3 mm
• Breedte: 12,5 mm
• Nettogewicht: 30,79 g
• Omgevingstemperatuur: 25 °C…85 °C
• Inzettemperatuurbereik: 40...120 ℃
• Vochtigheid: 5...93 % rel. vochtigheid, Tu = 40 °C, geen condensatie
• Isolatiestofgroep: I
• Kruipstroomvastheid (CTI): 600 ≤ CTI

CH20M12 B CUT – Basiselement met functie-uitsparing in het vergrendelingsvoetbereik

Modulaire behuizing

De individualiseerbare lege behuizing biedt door de modulaire opbouw en de klantspecifieke bewerkingsmogelijkheden een passende oplossing voor uw eisen en uw huisstijl.

• Geautomatiseerde THT- en THR-soldeerprocessen
• Bus-systeem
• Codeerbaar
• Klantspecifieke bewerkingsmogelijkheden

Modulaire behuizing

Het perfecte platform voor functie en innovatie

Uw voordelen op een blik

• Klantenspecifieke bewerking. Naast standaardoplossingen bieden wij individuele aanpassingen in design, kleur en bedrukking. Dankzij het bouwkastsysteem kunnen ze onze standaardbouwdelen tot een individuele elektronica-behuizing samenstellen.
• Bussysteem voor de montagerail. Uniek op de markt is bij ons CH20M systeem de montagerailbus. Na het vastklikken van de behuizing op de montagerail kan hij zowel voor de stroomvoorziening als voor de signaaloverdracht worden gebruikt.
• Geautomatiseerde productie. De geoptimaliseerde Pick and Place soldeerpads maken een veilige opname en plaatsing op de printplaat mogelijk. Bovendien garanderen wij een volledige proceszekerheid voor THT- en THR-soldeerprocessen.
• Codeerbaar. Sluit bij de vervanging van een defecte elektronica de mogelijkheid van een verkeerde bedrading uit. De codeerbare busconnectoren zorgen voor een betrouwbare bescherming tegen verkeerde stekkerverbindingen, zodat uw systeem in een mum van tijd weer bedrijfsklaar is.
• Snelle en eenvoudige montage. Bespaar tijd en geld bij de montage van uw elektronische behuizing. Het montagegeoptimaliseerde ontwerp van de lege behuizing reduceert uw montagetijden zichtbaar.
